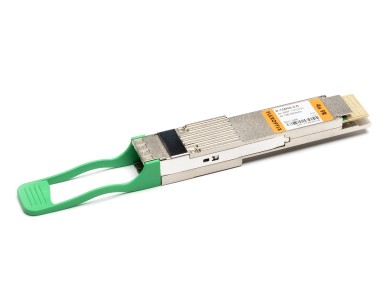

4x 100G QSFP-DD FR4 with dual CDR 2 km, 4x λ1310 nm, SN-Duplex, Singlemode

Universal QSFP-DD Transceiver
Use FLEXBOX in combination with FLEXSOX to configure to almost any vendor
For 100GBASE-FR4 Ethernet links
Integrated Clock-Data-Recovery (CDR)
PAM4 modulated signal
Supported Data Rates: 4x 106.25 Gbit/s
Up to 2 km via Singlemode OS2
4x SN-Duplex Connector
Specs
  • 4x 1310 nm
  • 2 km
  • 4x 106.25 G
  • SN
Protocols
  • 100G ETH
  • 400G ETH
  • 4x 100G ETH
Auswahl "S2":
Ursprungsland
Deutschland,
Thailand,
Taiwan,
Vietnam und
Malaysia
Artikelnummer
D.134HG.2.N:Sx

Produkt hinzufügen

If you add products discounts in this quote won't be valid anymore!
Du kannst ein Angebot von deinem Warenkorb aus erstellen.
Geh einfach zum Warenkorb und klicke auf Angebot erstellen.

Spezifikation

Form Factor QSFP-DD
Connector / Polish 4x SN-Duplex UPC
Interface Singlemode
Compliance Code 4x FR4
Operating Temperature Standard
Modulation PAM4
Distance 2 km
Temperature Range 0°C - 70°C
Lane Count 4x (Tx/Rx)
Bandwidth 4x 106.25 Gbit/s
Bandwidth Per Lane 106.25 Gbit/s
Digital Diagnostic Management (DDM) Yes, internally calibrated
Power Consumption 10 W
CDR TX and RX
SGMII No
Inbuilt FEC Yes, KP4
Powerbudget (dB) 4 dB
Transmit min/max per lane -2.4 dBm / 4 dBm
Receiver min/max per lane -6.4 dBm / 4 dBm (overload) @100G
Wavelength TX (Typical) 4x 1310 nm
Wavelength TX (Range) 1304.5 - 1317.5 nm
Wavelength RX (Typical) 4x 1310 nm
Laser EML
Receiver Type PIN
Modulation PAM4 @100G
Transmit and Dispersion Penalty 3.4 dB
Extinction Ratio 3.5 dB
Supported Protocols 4x 100G Ethernet, 400G Ethernet, 100G Ethernet

TRANSCEIVER KONFIGURATION MIT DER FLEXBOX

SO EINFACH GEHT'S!
Insert Transceiver into FLEXBOX
1. In die FLEXBOX einstecken
  • Lade unsere App herunter und starte sie: FLEXOPTIX App
  • Connect your FLEXBOX via USB
  • Stecke einen Universal Transceiver ein
Select and Configure
2. Auswählen und konfigurieren
  • Suche dir einfach Hersteller und Kompatibilität aus
  • Drücke Play
  • Die Konfiguration dauert nur ein paar Sekunden
Use with Device
3. verwenden
  • Benutze den Transceiver in deinem Gerät. Das war's!
  • Du brauchst ihn für ein anderes Gerät? - Rekonfiguriere ihn einfach immer wieder

Kompatibiltät

Alle zitierten Marken, eingetragenen Unternehmen und Referenzen sind das alleinige Eigentum der jeweiligen Unternehmen und werden ausschließlich zur Identifizierung der Produkte verwendet.

  • MSA Standard kompatibel
  • Arista 3rd_Party QDD-400G-XDR4-S kompatibel
  • Arista QDD-400G-XDR4-S kompatibel
  • Juniper QDD-4X100G-FR kompatibel
  • Nokia (ex. Alcatel-Lucent) 3HE15271AA kompatibel
  • Nokia Networks 3HE15274AA kompatibel
