Der 100G QSFP28 Transceiver Vergleich
Rund um den QSFP28 Formfaktor gibt es mittlerweile einige Varianten. Hier eine Gegenüberstellung der optischen Vertreter - Stand Dezember 2017.
Die Wahl ist Abhängig von der Verkabelung und der benötigten Applikation. Um dies zu erleichtern hier eine kurze Übersicht mit den unterschiedlichen Varianten.
(ohne Active-Optical-Cables und Direct-Attached-Cables)

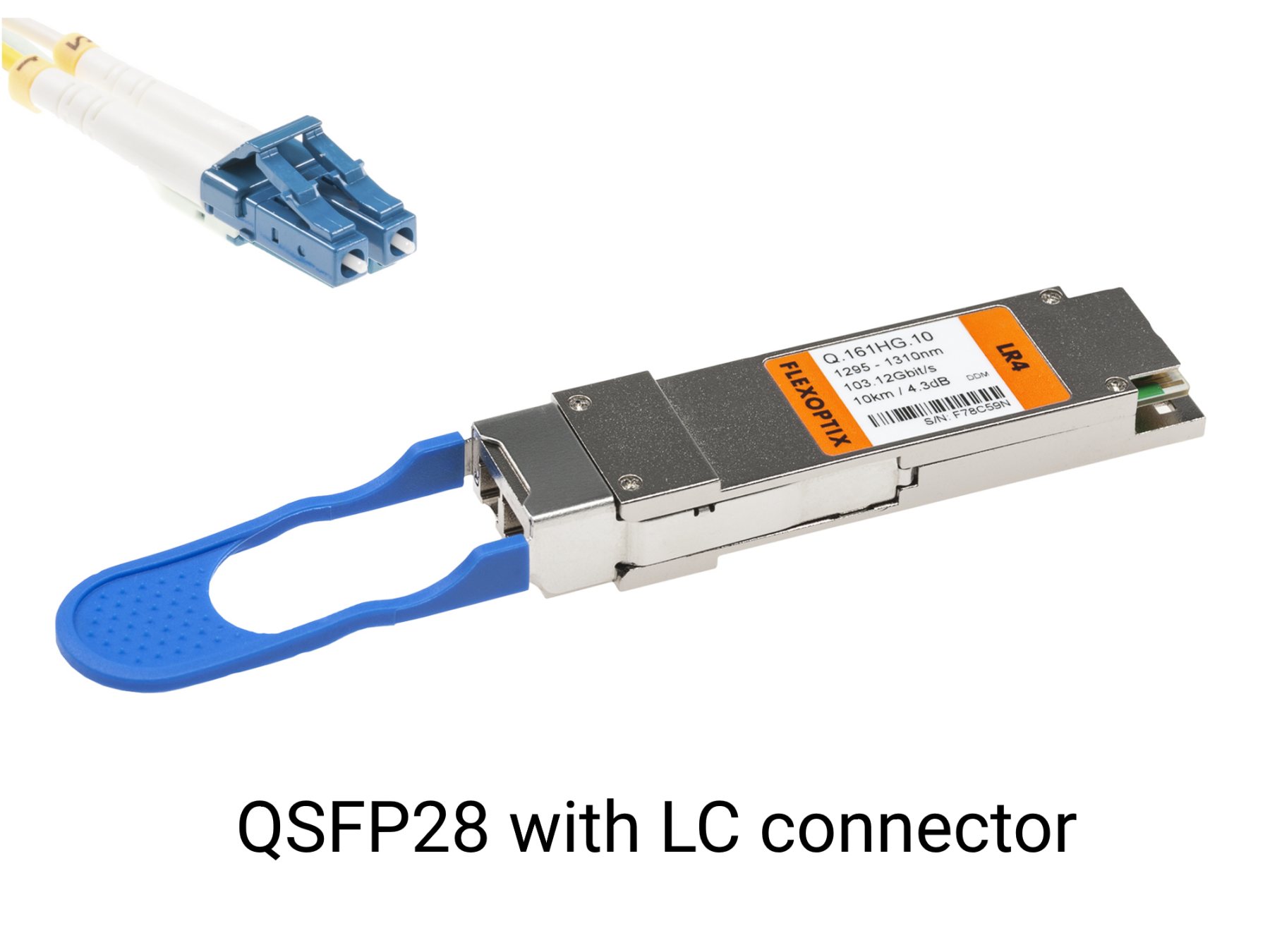

Der Hauptunterschied zwischen Q.161HG.x und Q.85/131HG.x liegt im Anschlusstyp. Der QSFP28 beginnend mit Q.161HG.x besitzen einen integrierten LAN-WDM Mux/Demux welcher die 4 Lanes auf eine Faser zusammenführt. Das Gleiche gilt für den Q.161HG.x.C/CL mit dem Unterschied, dass hier ein CWDM Mux/Demux integriert ist. Dies bietet die Möglichkeit einen LC-Duplex Stecker zu nutzen und mit Standard Multimode- oder Singlemodefasern zu arbeiten.

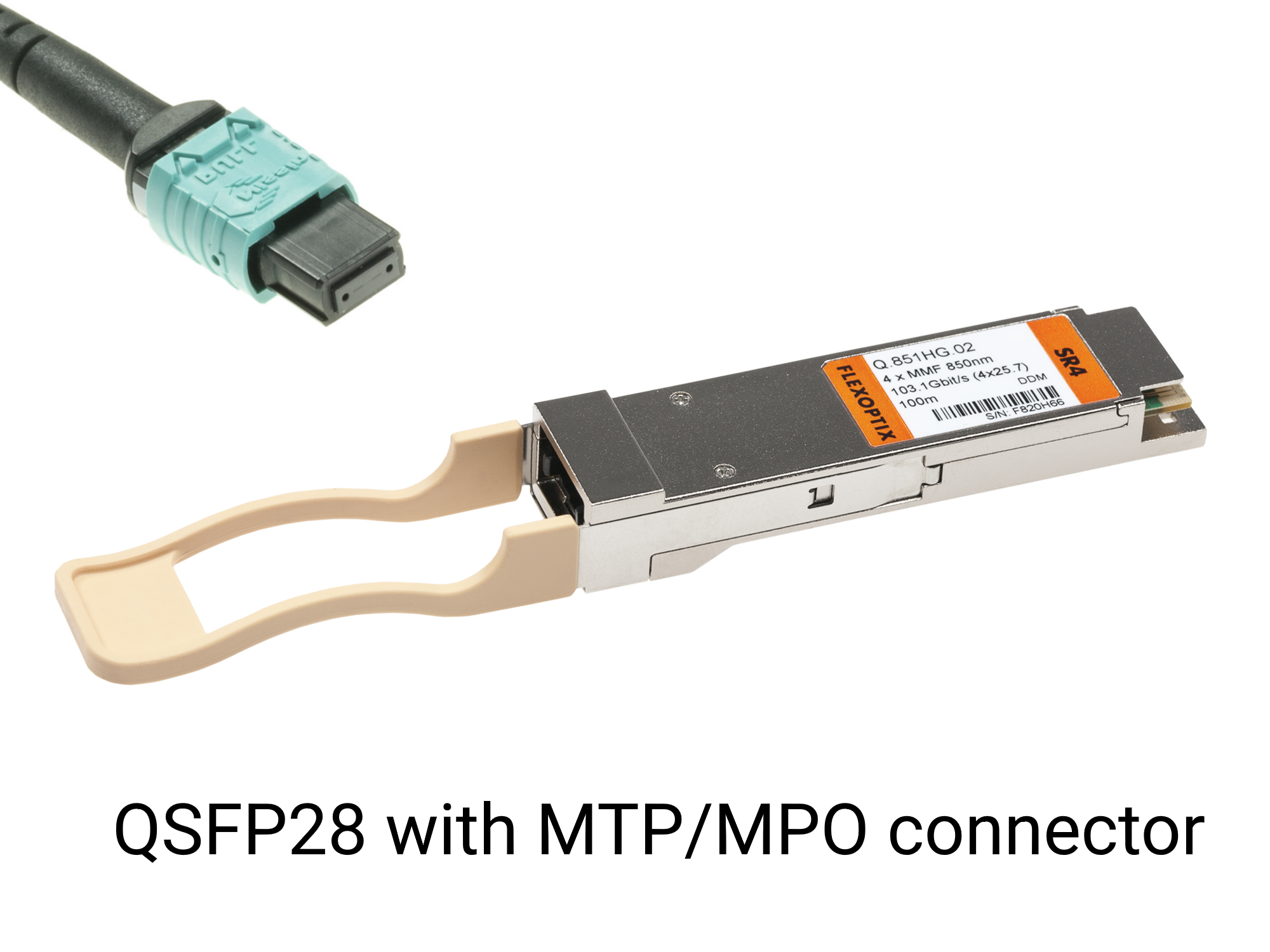

QSFP28 mit MTP/MPO Anschluss sind preisgünstiger. Hier wird lediglich eine Verkabelung mit MTP/MPO benötigt.
Anmerkung: ein QSFP28 LR4 läuft natürlich gegen einen QSFP28 LR4 und wurde zu Gunsten der Übersicht nicht in der Spalte "Interoperabilität" aufgeführt. Das gilt auch für alle anderen hier aufgeführten Typen.
Technisch ist ein "Splitmodus" mit allen o.g. QSFP28 möglich, da diese elektrisch immer mit 4 x 25G/28G angesteuert werden. Für den Host muss man nur die Programmierung des Transceivers anpassen. Optisch muss man schauen, wie man das Signal in 4 dedizierte 25G/28F Lanes aufsplitten kann. Bei den MTP/MPO Typen ist das kein Problem, da es hierfür Breakout-Kabel. gibt.
Eine Übersicht über verfügbare SFP28 Transceiver ist hier zu finden SFP28 Transceivers.
P.1328G.10
(ohne Active-Optical-Cables und Direct-Attached-Cables)
 |
↔ |  |
|
|
Der Hauptunterschied zwischen Q.161HG.x und Q.85/131HG.x liegt im Anschlusstyp. Der QSFP28 beginnend mit Q.161HG.x besitzen einen integrierten LAN-WDM Mux/Demux welcher die 4 Lanes auf eine Faser zusammenführt. Das Gleiche gilt für den Q.161HG.x.C/CL mit dem Unterschied, dass hier ein CWDM Mux/Demux integriert ist. Dies bietet die Möglichkeit einen LC-Duplex Stecker zu nutzen und mit Standard Multimode- oder Singlemodefasern zu arbeiten.
QSFP28 mit MTP/MPO Anschluss sind preisgünstiger. Hier wird lediglich eine Verkabelung mit MTP/MPO benötigt.
| Description/ Connector | Distance | Wavelength | Connector | Details | Interoperability | Types |
| QSFP28 SR4 | 70m (OM3) 100m (OM4) | 4 x 850nm | MTP/MPO | IEEE 802.3ba (100GBASE-SR4) | SFP28 SR | (Ethernet) (Eth, OTU4, FC) |
| QSFP28 PIR4 | 2km (G.652) | 4 x 1310nm | MTP/MPO | 4 x 25/28G operations on SMF | SFP28 LR |
(Ethernet) |
| QSFP28 IR4/LR4 lite | 2km (G.652) | 1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm | LC | 4-Channel LAN-WDM Mux/Demux inside | QSFP28 LR4 | (Ethernet) Q.161HG.2.F (Eth, OTU4, FC) |
| QSFP28 CWDM4/CLR4 | 2km (G.652) | 1271nm, 1291nm, 1311nm, 1331nm | LC | IEEE 802.3ba (100GBASE-CWDM4)4-Channel CWDM Mux/Demux inside | CWDM SFP28 | (Host with FEC required) |
| QSFP28 LR4 | 10km (G.652) | 1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm | LC | IEEE 802.3ba (100GBASE-LR4)4-Channel LAN Mux/Demux inside | SFP28 LR QSFP28 IR4 | (Ethernet) (Eth, OTU4, FC) |
| QSFP28 CLR4+ | 10km (G.652) | 1271nm, 1291nm, 1311nm, 1331nm | LC | 4-Channel CWDM Mux/Demux inside | QSFP28 CWDM4 SFP28 CWDM | |
| QSFP28 ER4 lite | 25km (G.652) | 1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm | LC | 4-Channel LAN Mux/Demux inside | QSFP28 LR4 SFP28 LR | (Ethernet) Q.161HG.25.F (Eth, OTU4, FC) (Tx Optimized) |
Eine Übersicht über verfügbare SFP28 Transceiver ist hier zu finden SFP28 Transceivers.
