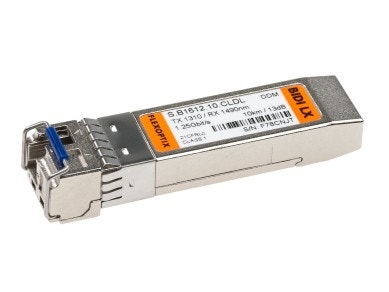

1G SFP Wideband BiDi LX Industrial20 km, ᵀˣ1310 / ᴿˣ1460-1580 nm, DDM, LC-Simplex, Singlemode

1G SFP Wideband BIDI LX LC Industrial Temp.
S.B1312.20.XDIL
SFP
BiDi LX
  • Universal SFP Wideband BiDi Transceiver
  • Use FLEXBOX to configure to almost any vendor
  • Double your bandwith by using only one fiber for transmit and receive
  • For 1000BASE-LX Ethernet links
  • Reduce spare part stock: Wideband receiver for 1460 nm - 1580 nm
  • Supported Data Rates: 125 Mbit/s - 1.25 Gbit/s
  • Up to 20 km via Singlemode OS2
  • LC-Simplex Connector
  • Operating Temperature from -40°C to 85°C, Digital Diagnocstic Monitoring (DDM)
Specs
1310 nm 20 km 1.25 G Industrial
Protocols
100M ETH 1G ETH
Konfigurationsmethode wählen
Kompatibel mit

* Pflichtfelder

Artikelnummer
S.B1312.20.XDIL
Auf Lager
0 Stk
Alternativen sind verfügbar
Verfügbarkeit
4-6 Wochen nach Bestellen
Dein Preis
45,94  EUR
Zzgl. 16% USt.
Angebote können über den Warenkorb erstellt werden.

Spezifikation

  • Formfaktor
    SFP
  • Connector / Polish
    LC-Simplex UPC
  • Interface
    Singlemode BiDi
  • Typ
    BiDi LX
  • Reichweite
    20 km
  • Temperaturbereich
    -40°C - 85°C
  • Bandwidth
    125 Mbit/s - 1.25 Gbit/s
  • Digital Diagnostic Management (DDM)
    Yes, internally calibrated
  • Power Consumption
    1 W
  • CDR
    none
  • SGMII
    No
  • Inbuilt FEC
    No
  • Powerbudget (dB)
    12.5 dB
  • Transmit min/max
    -9.5 dBm / -3 dBm
  • Receiver min/max
    -22 dBm / -3 dBm (overload)
  • Wavelength Tx (typical)
    1310 nm
  • Wavelength Tx (range)
    1270 - 1350 nm
  • Wavelength Rx (typical)
    1550 nm
  • Wavelength Rx (range)
    1460 - 1580 nm
  • Laser
    FP
  • Receivertyp
    PIN
  • Modulation
    NRZ
  • Extinction Ratio
    9 dB
  • Protokolle
    Gigabit Ethernet, Fast Ethernet

TRANSCEIVER KONFIGURATION MIT DER FLEXBOX SO EINFACH GEHT'S!

1 In die Flexbox stecken

  • Lade unsere FLEXOPTIX App runter und starte sie
  • Schließe deine FLEXBOX mit dem mitgelieferten microUSB-Kabel an
  • Stecke einen Universal Transceiver ein

2Auswählen und konfigurieren

  • Suche dir einfach Hersteller und Kompatibilität aus
  • Drücke Play
  • Die Konfiguration dauert nur ein paar Sekunden

3 Verwenden

  • Nutze den Transceiver in deinem Gerät - das war's!
  • Du brauchst ihn für ein anderes Gerät? - Rekonfiguriere ihn einfach immer wieder

Related Know-How

  • Breitband Singlefiber (BiDi) Transceiver S.B1312.10.xDL(I)

    Wideband BiDi



    Gängige Transceiver für die Singlefiber-Übertragung sind hierbei jene, die mit 1490nm/1550nm/1310nm senden. Oft wird als Tx/Rx- Pärchen, auf kurzen Strecken, wahlweise 1490nm/1310nm oder 1550nm/1310nm eingesetzt.

    Oftmals steht man vor der Herausforderung das richtige BiDi Transceiver Paar zu finden. Was passiert in z.B. FTTx Projekten bei welchen sendeseitig sowohl 1490nm, als auch 1550nm zum Einsatz kommt?  Muss ich wirklich zwei verschiedene Transceiver-Typen lagern und die Logistik hierfür bereitstellen?

    Abhilfe schafft hier der neue Breitband Bidi Transceiver von Flexoptix. Dieser besitzt empfängerseitig einen Breitband-Receiver im Bereich 1490nm - 1550nm. Somit können beliebige Kombinationen mit einem Transceivertyp abgedeckt werden. (Beispiel Tabelle unten)
    Dieser Transceiver gehört zur Universal Transceiver Familie von Flexoptix und lässt sich mit Hilfe der Flexbox neben dem flexiblen Einsatz auch in unterschiedlichsten Geräten einsetzen. (with Flexbox)



    Standort A Standort B
    S.B1512.10.DL (Tx1550/Rx1310) S.B1312.10.XDL (Tx1310/Rx1490-1550)

    S.B1312.20.XDL (Tx1310/Rx1490-1550)
    S.B1512.10.D (Tx1550/Rx1310) - SC
    S.B1612.10.LCDL (Tx1490/Rx1310)
    S.C1612.10.LC (Tx1490/Rx1310)
    S.B1512.10.DLI (Tx1550/Rx1310) - Ind. S.B1312.10.XDIL (Tx1310/Rx1490-1550)

    S.B1312.20.XDIL (Tx1310/Rx1490-1550)
    S.C1612.10.LCI (Tx1490/Rx1310) - Ind.
