Der QSFP+ Transceiver Vergleich
rund um den QSFP+ Formfaktor gibt es mittlerweile einige Varianten. Hier eine Gegenüberstellung der optischen Vertreter - Stand Februar 2014 - Updated March 2018:
(ausgenommen sind Active-Optical-Cables and Direct-Attached-Cables)
Für ein besseres Verständnis genutzter Abkürzungen hier eine kurze Erklärung:
Anmerkung: ein QSFP+ LR4 läuft natürlich gegen einen QSFP+ LR4 und wurde zu Gunsten der Übersicht nicht in der Spalte "Interoperabilität" aufgeführt. Das gilt auch für alle anderen hier aufgeführten Typen.
* Juniper ermöglicht beim QFX-QSFP-40GE-ESR4 auch den 4 x 10G Betrieb - sprich einen QSFP+ Port in 4 dedizierte 10G Ports aufzusplitten (credits gehen an Tom Eichhorn für das unermüdliche Testen in der QFX). Das selbe gilt für Brocade, die haben aber hierfür einen eigenen Artikel 40G-QSFP-SR4-INT. Technisch ist dieser "Splitmodus" allerdings mit allen o.g. QSFP+ möglich, da diese elektrisch immer mit 4 x 10G angesteuert werden. Für den Host muss man nur die Programmierung des Transceivers anpassen. Optisch muss man schauen, wie man das Signal aufsplitten kann. Bei den MTP/MPO Typen ist das kein Problem, da es hierfür Breakout-Kabel gibt.

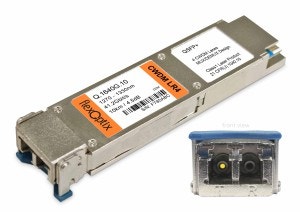

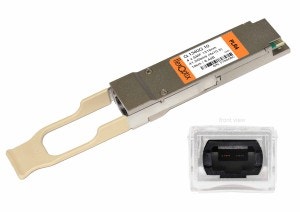

| QSFP+ mit LC | QSFP+ mit MTP/MPO | |
 |
↔ |  |
|
|
|
- LM4: Long-Range Multimode (100-140m OM3 / bis zu 160m on OM4)
- IR4: 2km auf Singlemode
- LX4: Kombiniert beides - 2km Singlemode and 100-160m Multimode
| Beschreibung | Distanz | Wellenlängen | Stecker | Details | Interoperabilität | Anbieter |
|---|---|---|---|---|---|---|
| QSFP+ SR4 | 100m (OM3) 150m (OM4) | 4 x 850nm | MPO/MTP | IEEE 802.3ba (40GBASE-SR4) | mit QSFP+ extended SR4 mit SFP+ SR | Flexoptix - Cisco - QSFP-40G-SR4 Juniper - QFX-QSFP-40GE-SR4 Arista - 40GBASE-SR4 Brocade - 40G-QSFP-SR4* |
| QSFP+ extended SR4 | 300m (OM3) 400m (OM4) | 4 x 850nm | MPO/MTP | optimized VCSEL with better performance of RMS spectral width compared with QSFP+ SR4 | mit QSFP+ SR4 mit SFP+ SR | Flexoptix - Juniper - QFX-QSFP-40GE-ESR4* Arista - 40GBASE-XSR4 |
| QSFP+ Singlemode/ Multimode LX4 | 150m (OM3) 160m (OM4) 2km (OS2) | 1270nm, 1290nm, 1310nm, 1330nm | LC | Multimode optimized 4-Kanal CWDM Mux/Demux inside | Flexoptix -
Juniper - JNP-QSFP-40G-LX4 |
|
| QSFP+ BIDI SR | 100m (OM3) 120m (OM4) | 1 x 850nm 1 x 900nm | LC | BIDI für Multimode ist sexy 20G per lambda! | leider derzeit nur bei Cisco verfügbar | Cisco - QSFP-40G-SR-BD |
| QSFP+ MR4 | 1km (G.652) | 1270nm, 1290nm, 1310nm, 1330nm | LC | 4-Kanal CWDM Mux/Demux inside | mit SFP+ CWDM | Flexoptix - Arista - 40GBASE-LRL4 Juniper - JNP-QSFP-40GE-IR4 |
| QSFP+ LR4 | 10km (G.652) | 1270nm, 1290nm, 1310nm, 1330nm | LC | IEEE 802.3ba (40GBASE-LR4) 4-Kanal CWDM Mux/Demux inside | mit SFP+ CWDM | Flexoptix - Juniper - JNP-QSFP-40G-LR4 Cisco - QSFP-40G-LR Arista - 40GBASE-LR4 Brocade - 40G-QSFP-LR4 |
| QSFP+ parallel MR4 | 1km (G.652) | 4 x 1310nm | MPO/MTP APC | 4 x 10G Betrieb einfach auf SM | mit QSFP+ parallel LR4 mit SFP+ LR | Flexoptix -
Arista - 40GBASE-PLRL4 Juniper - JNP-QSFP-4x10GE-IR |
| QSFP+ parallel LR4 | 10km (G.652) | 4 x 1310nm | MPO/MTP APC | 4 x 10G Betrieb einfach auf SM | mit QSFP+ short parallel LR4 mit SFP+ LR | Flexoptix -
Arista - 40G-PLR4 |
| QSFP+ ER4 | 30km (G.652) | 1270nm, 1290nm, 1310nm, 1330nm | LC | IEEE 802.3ba (40GBASE-ER4) | mit SFP+ CWDM | ich bekomme aber in Q1/2015 die ersten Samples ... Flexoptix - |
* Juniper ermöglicht beim QFX-QSFP-40GE-ESR4 auch den 4 x 10G Betrieb - sprich einen QSFP+ Port in 4 dedizierte 10G Ports aufzusplitten (credits gehen an Tom Eichhorn für das unermüdliche Testen in der QFX). Das selbe gilt für Brocade, die haben aber hierfür einen eigenen Artikel 40G-QSFP-SR4-INT. Technisch ist dieser "Splitmodus" allerdings mit allen o.g. QSFP+ möglich, da diese elektrisch immer mit 4 x 10G angesteuert werden. Für den Host muss man nur die Programmierung des Transceivers anpassen. Optisch muss man schauen, wie man das Signal aufsplitten kann. Bei den MTP/MPO Typen ist das kein Problem, da es hierfür Breakout-Kabel gibt.
Welchen Schliff, APC 8° oder PC 0°, müssen die Singlemode MPO/MTP die in die 4 x 1310nm (short) parallel LR4 QSFP+ von Flexoptix und Arista gesteckt werden haben?
Reply
Replies
APC 8° ist für die Singlemode MPO/MTP notwendig. Würde man einen PC MPO/MTP in das receptacle des QSFP+ stecken, würde es etwas viel Dämpfung auf die Links geben ;-)
